ПЛК серии CP677x
ПЛК серии СР677x предназначены для построения систем автоматического управления и сбора данных. Входящие в состав модули устанавливаются на специальную DIN рейку со всторенной внутренней шиной PSISBUS для межмодульного обмена данными и линии питания 24 В.

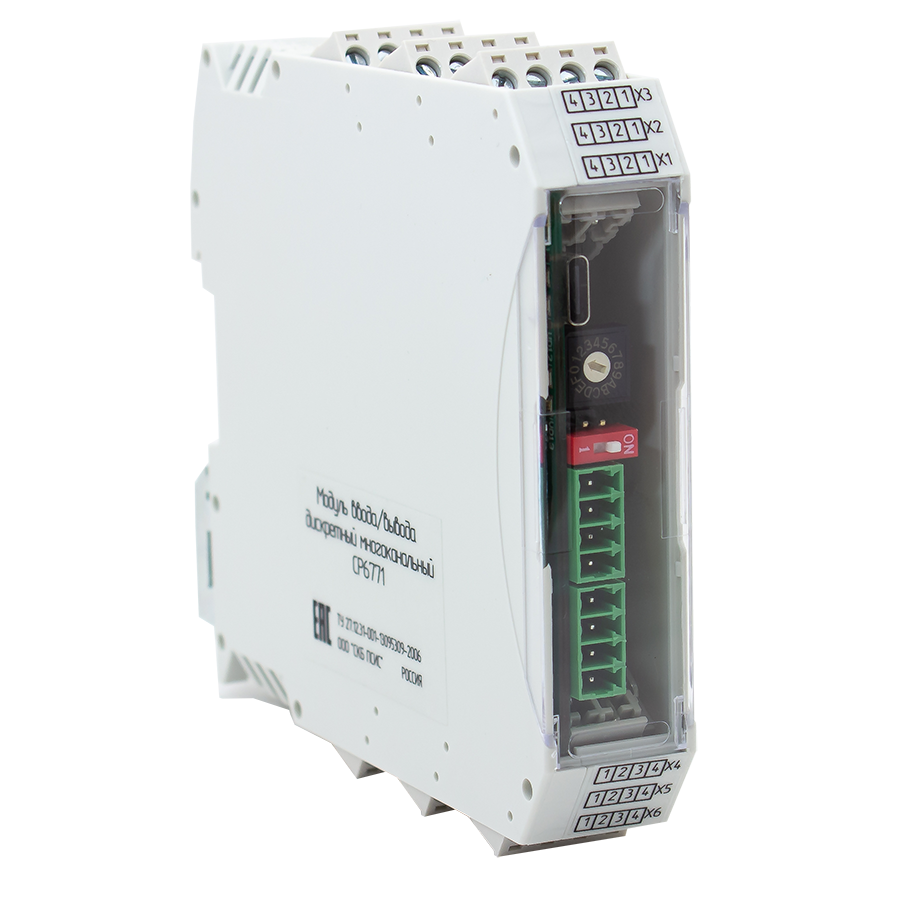

Модули СР6771 - СР6776 снабжены процессором ARM c рабочей частотой 408 МГц, 64 Мб ОЗУ, 8 Мб Flash и установленной исполнительной системой ИС-УСО6000, поддерживающей выполнение технологической программы стандарта МЭК 61131-3 и резервированием процессоров по интерфейсу USB. В зависимости от настройки модули могут выполнять роль центрального процессора ПЛК или расширения входов/выходов.
Модуль СР6770 предназначен только для расширения общего количества подключаемых мезонинов к ПЛК, в нем отсутствует процессор.
Модули СР6770, СР6775, СР6776 позволяют собрать произвольный состав входов/выходов путем установки до 6-ти миниатюрных мезонинов (субмодулей): дискретных входов СР671x, дискретных выходов СР672x, аналоговых входов СР673x, аналоговых выходов СР674x и модулей интерфейсов СР675x. Для каждого мезонина предусмотрен отдельный 4-х контактный разъемный клеммник, через который возможно подключение до 2 сигналов с индивидуальной гальванической изоляцией или 3 сигнала с групповой гальванической изоляцией. Таким образом возможна реализация на одном модуле функционально-законченного элемента, выполняющего управление отдельными регулятором, задвижкой, клапанами и пускателями.

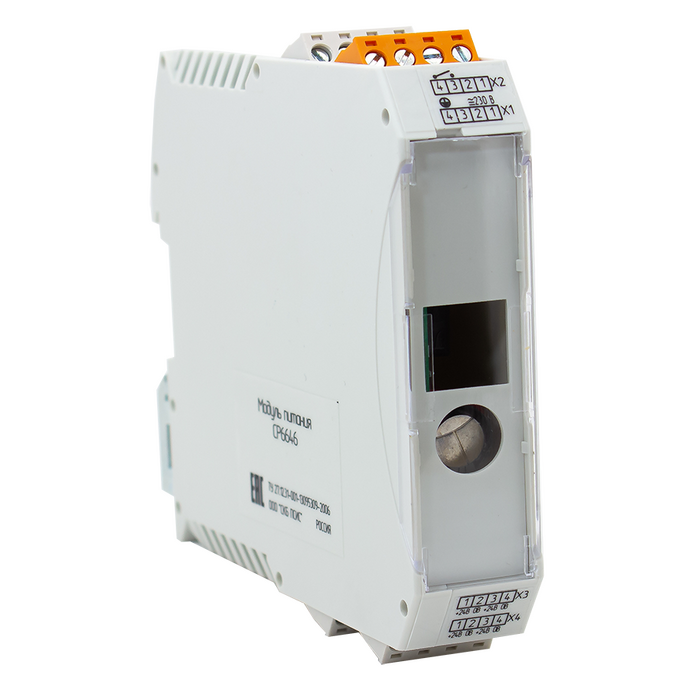

ПЛК серии СР677x может быть дополнен источником питания СР6646 с возможностью резервирования и установки на внутреннюю шину PSISBUS; панелью оператора СР6923 (7”, 10” или 15”) с установленной ИС-УСО6000, которая может выступать в роли центрального процессора ПЛК. ПЛК поддерживаются SCADA-системой "EISA" собственной разработки.

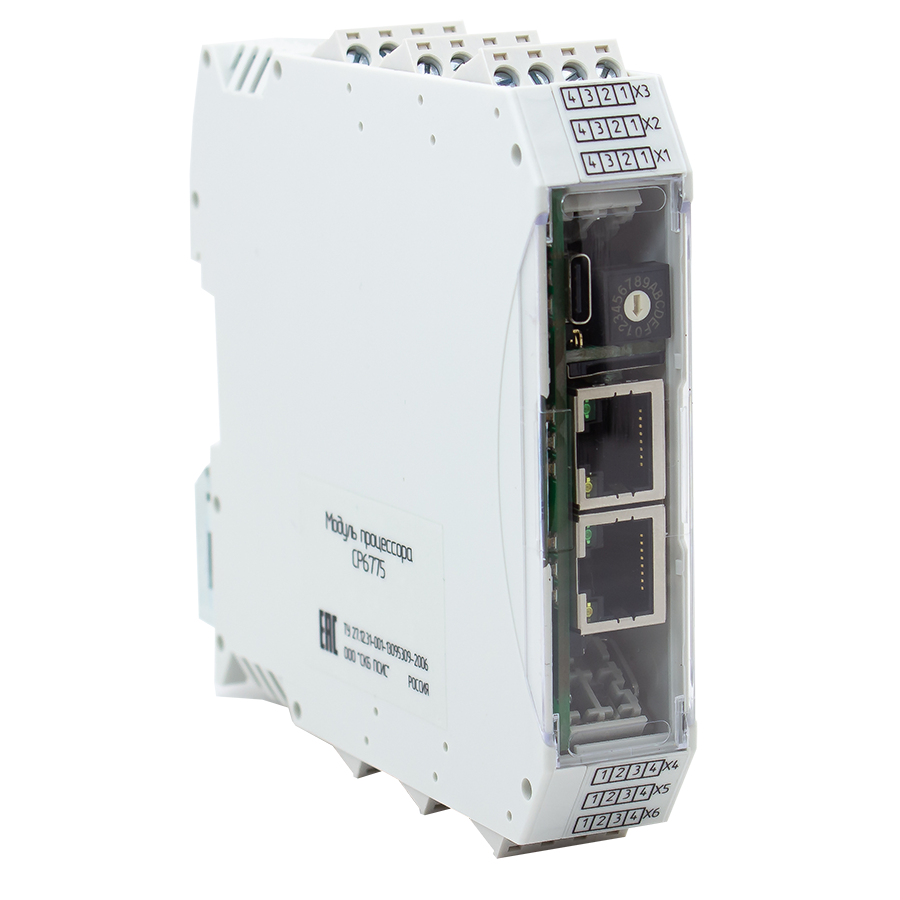

СР6775
|
Процессор с 5 мезонинами
Характеристики
-
напряжение питания: 24 ±10 % В
-
потребляемый ток, не более: 200 мА
-
микроконтроллер ARM 408 МГц, ОЗУ 64 Мб
-
flash 8 Мб (возможно расширение)
-
Ethernet: 100BASE-T, 100 Мбит/с, 2 порта
-
съемная карта памяти: microSD, SDHC, до 32 ГБ
-
USB 2.0: Device CDC, MSC, High-speed (до 480 Мбит/с), Type-C, 1 порт
-
RS-485: гальванически изолированный, до 1 Мбит/с
-
количество модулей расширения на шине PSISBUS: 16 (но не более 48 мезонинов)
-
условия эксплуатации до 70°С, Механические воздействия М4
Конструкция
Модуль СР6775 выпускается с креплением на DIN-рейку. Крепление блока на DIN-рейке обеспечивается с помощью фиксатора. Оснащен клеммными соединителями (под винт), расположенными на верхней и нижней гранях корпуса.

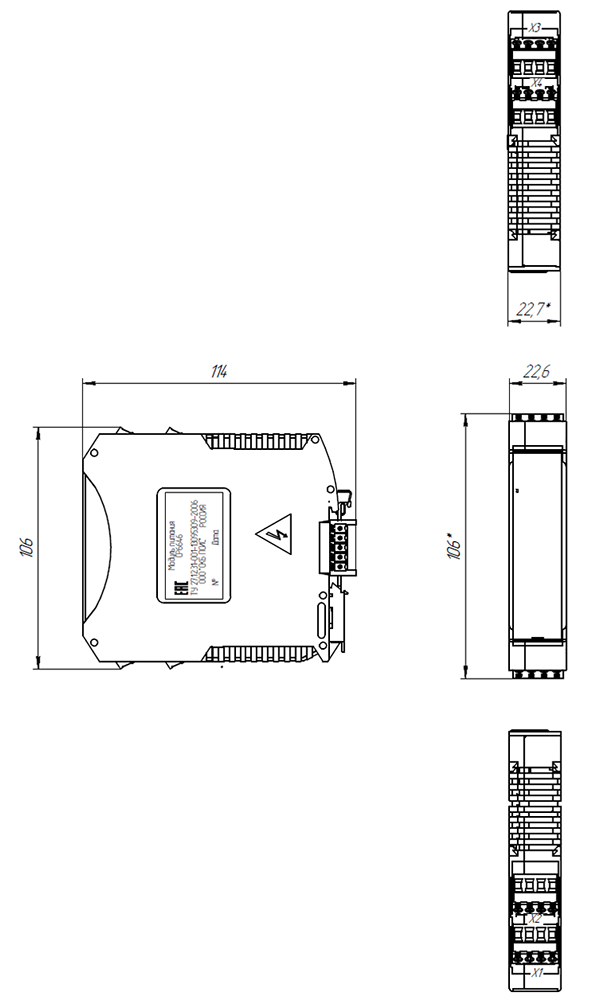

Внешний вид и габаритные размеры:

Модель
Вы можете посмотреть 3D модель блока и скачать файл 3D модели.
|

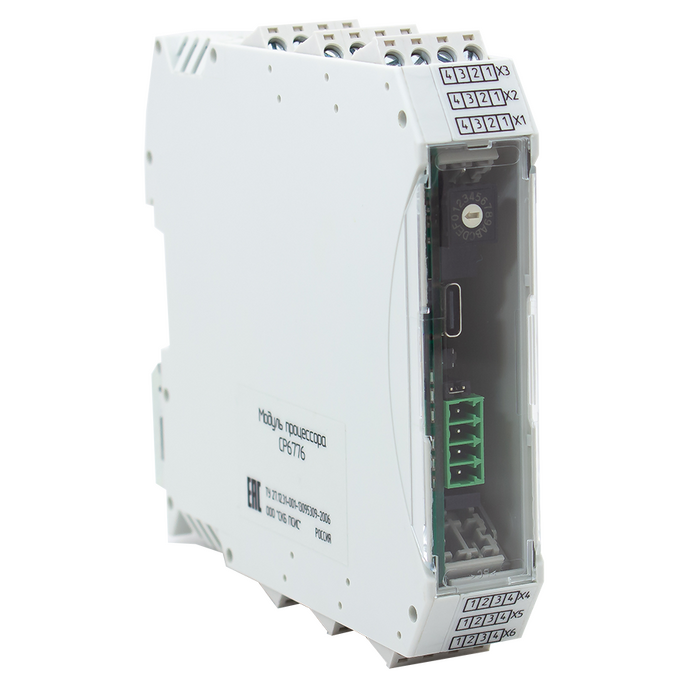

СР6776
|
Процессор с 6 мезонинами
Характеристики
-
напряжение питания: 24 ±10 % В
-
потребляемый ток, не более: 200 мА
-
микроконтроллер ARM 408 МГц, ОЗУ 64 Мб
-
flash 8 Мб (возможно расширение)
-
съемная карта памяти: microSD, SDHC, до 32 ГБ
-
USB 2.0: Device CDC, MSC, High-speed (до 480 Мбит/с), Type-C, 1 порт
-
RS-485: гальванически изолированный, до 1 Мбит/с
-
количество модулей расширения на шине PSISBUS: 16 (но не более 48 мезонинов)
-
условия эксплуатации до 70°С, Механические воздействия М4
Конструкция
Модуль СР6776 выпускается с креплением на DIN-рейку. Крепление блока на DIN-рейке обеспечивается с помощью фиксатора. Модуль оснащен клеммными соединителями (под винт), расположенными на верхней и нижней гранях корпуса.

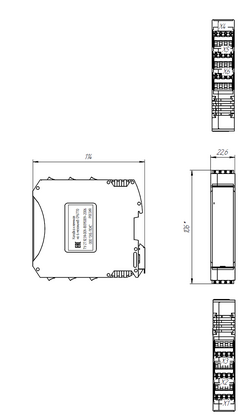

Внешний вид и габаритные размеры:

Модель
Вы можете скачать файл 3D модели.
|

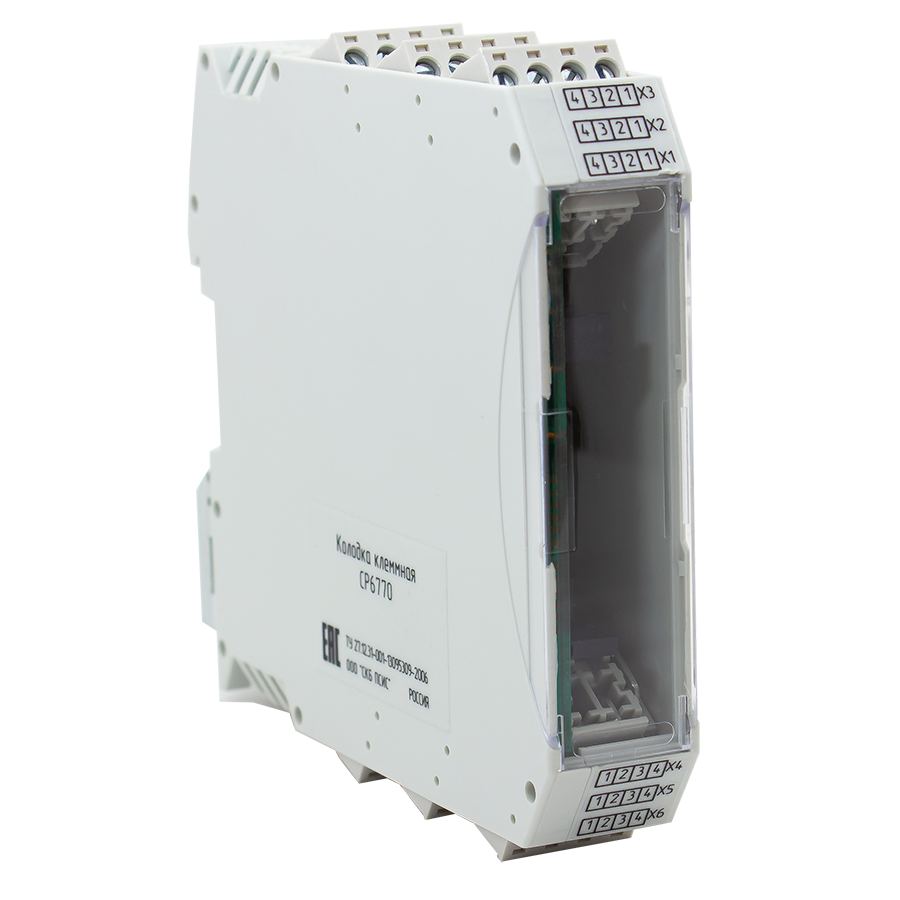

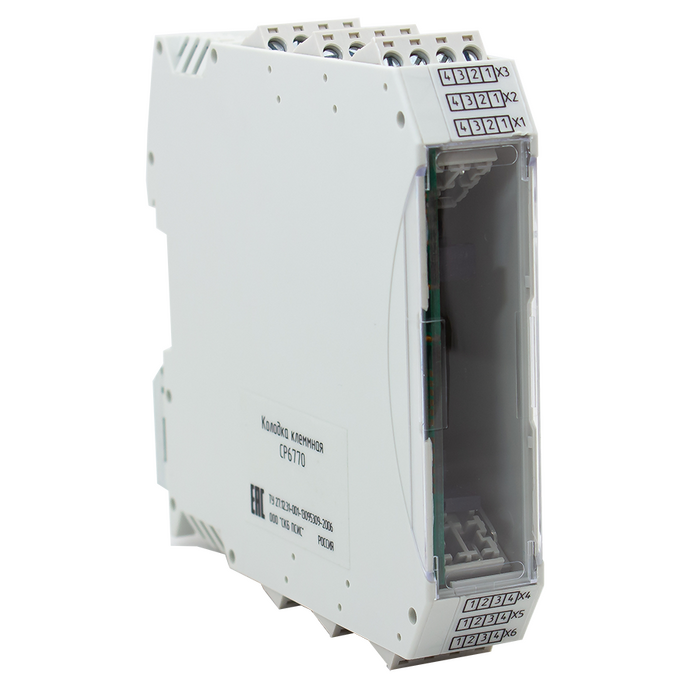

СР6770
|
Колодка на 6 мезонинов
Характеристики
-
напряжение питания: 24 ±10 % В
-
потребляемый ток, не более: 200 мА
-
количество модулей расширения на шине PSISBUS: 16 (но не более 48 мезонинов)
-
условия эксплуатации до 70°С, Механические воздействия М4
Конструкция
Модуль СР6770 выпускается с креплением на DIN-рейку. Крепление блока на DIN-рейке обеспечивается с помощью фиксатора. Для соединения с входной и выходной группами модуль оснащен клеммными соединителями (под винт), расположенными на верхней и нижней гранях корпуса.

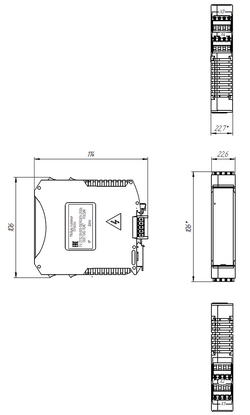

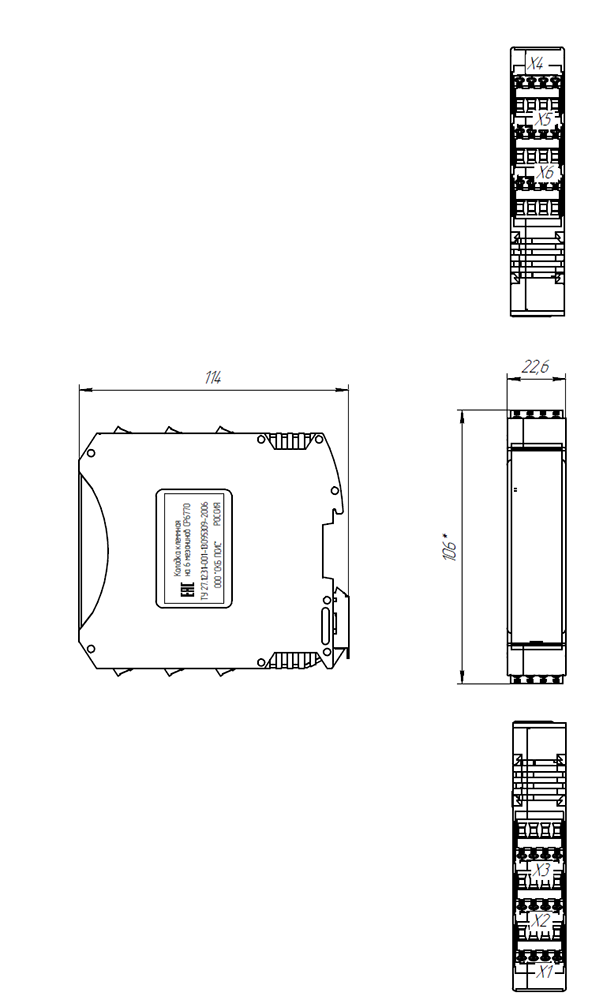

Внешний вид и габаритные размеры:

Модель
Вы можете посмотреть 3D модель блока и скачать файл 3D модели.
|
