Февраль 2025
Совместно с АО "Казанькомпрессормаш" введён в эксплуатацию стенд низкотемпературных (криогенных) испытаний и механической обкатки корпуса сжатия установки компрессорной центробежной 54ГЦ2-398/1,1-47. Программно-технический комплекс (ПТК) выполнен на базе контроллера СР6700 (модулей УСО 6000) со свободно набираемым комплектом функциональных элементов ввода/вывода - мезонинов. Реализация ПТК гибкой структуры позволила достичь оптимального соотношения цена-функциональность-надежность. На платформе SCADA EISA реализованы мнемосхемы (механика, криогеника, стойка газовых уплотнений) для проведения испытаний компрессорной установки 54ГЦ2-398/1,1-47. В процессе испытаний, помимо управления, осуществляется контроль параметров, запись (с возможностью экспорта в форматы *.xls и *.pdf) для дальнейшей обработки и формирование протоколов испытаний.
ШКАФ УСО 6000.237
| Тип модуля | Количество модулей | Тип сигнала | Количество сигналов |
| СР6786 | 1 | Ethernet / RS-485 | 1/2 |
| СР6781 | 1 | Ethernet / RS-485 | 1/1 |
| СР6711 | 8 | DI 24В DC | 24 |
| СР6713 | 11 | DI 230 АC | 33 |
| СР6715 | 2 | Счетный | 2 |
| СР6723 | 6 | DO оптореле | 12 |
| СР6725 | 24 | DO реле NO | 48 |
| СР6044 | 5 | ||
| СР6082 | 1 | ||
| СР6640 | 1 | ||
| СР6642 | 5 | ||
| СР6731 | 30 | AI 4-20 мА | 60 |
| СР6732 | 80 | AI ТС / ТП | 70/10 |
| СР6734 | 20 | AI 4-20 мА | 60 |
| СР6741 | 16 | AO 4-20 mA / 0-10 V | 16 |
| СР6751 | 1 | RS-485 | 1 |
| СР6761 | 11 | ||
| СР6923.15E | 1 |

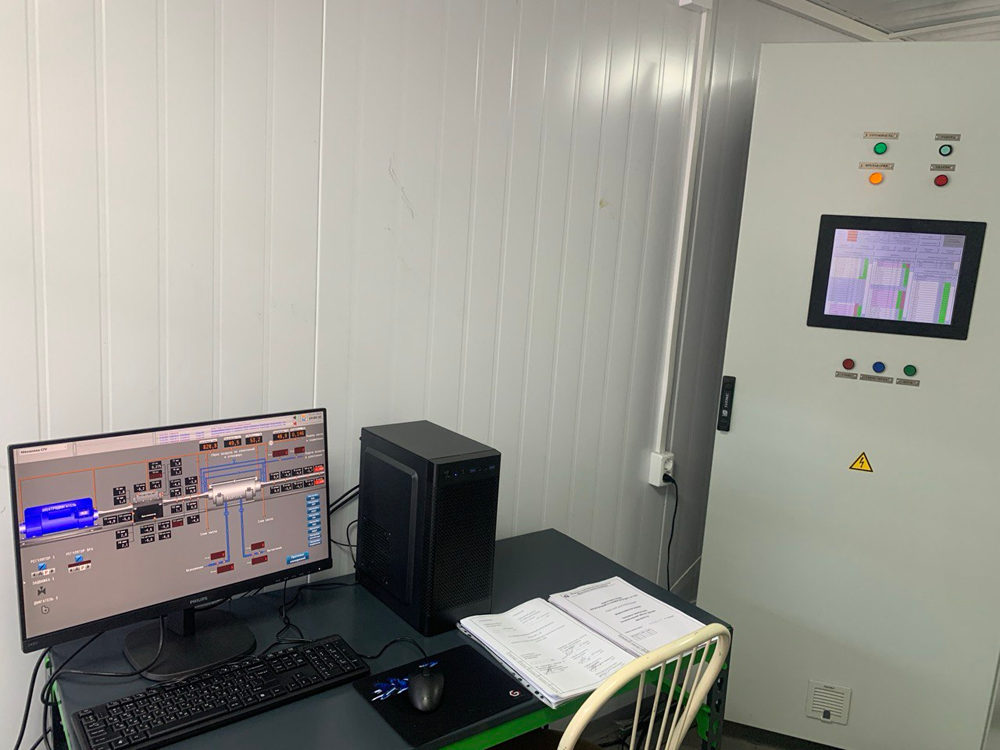

РАБОЧЕЕ МЕСТО ОПЕРАТОРА И ШКАФ УПРАВЛЕНИЯ

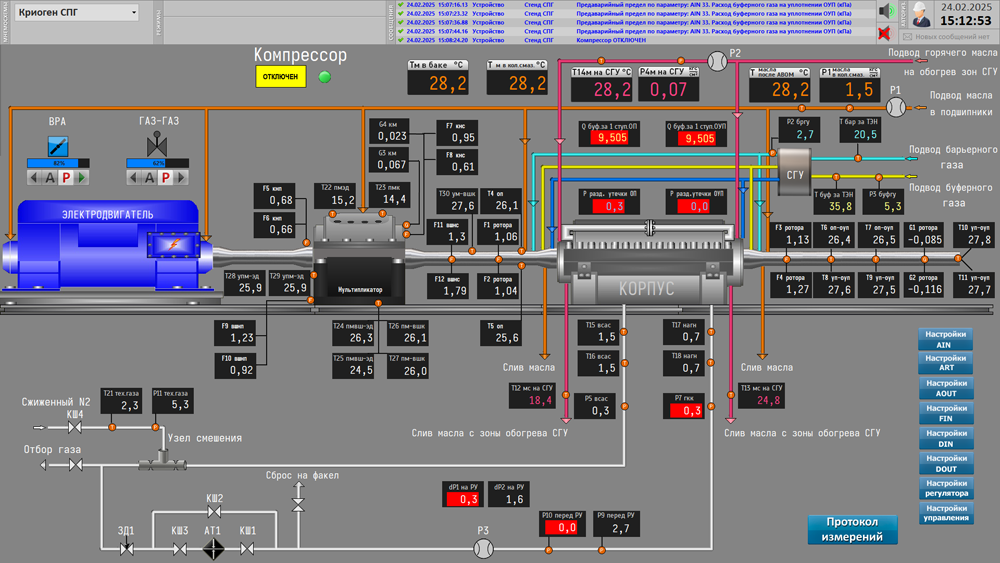

МНЕМОСХЕМА КРИОГЕННЫХ ИСПЫТАНИЙ

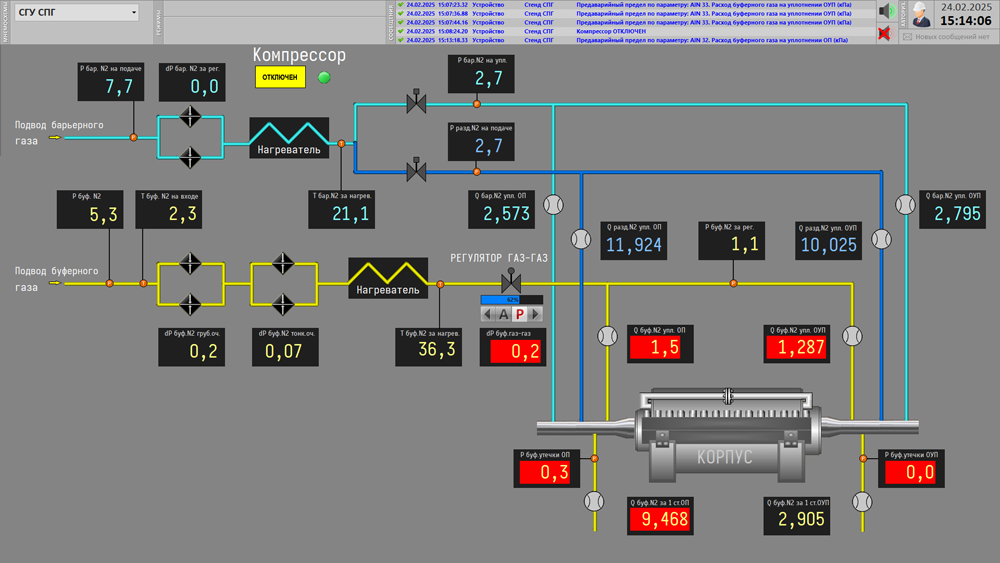

МНЕМОСХЕМА СТОЙКИ ГАЗОВЫХ УПЛОТНЕНИЙ
