Сентябрь 2025
Выполнена модернизация ПТК котлов КВГМ-100 ст. №№1, 2. В рамках работ в центральном шкафу управления котлами заменено импортное контроллерное оборудование фирмы «Octagon Systems» на контроллеры ООО «СКБ ПСИС» серии СР6700 на базе процессоров СР6781. Широкие возможности нового контроллерного оборудования позволили отказаться от ранее существующего контроллера защит на базе модулей ADAM и завести котловые защиты в новый центральный шкаф управления котлами. Шкафы УСО-1 прошлого поколения заменены на современные шкафы УСО6281 на базе процессоров СР6783. Установлено новое оборудование АРМ оператора с программным обеспечением верхнего уровня SCADA EISA. Организована передача данных в существующую систему АСУ ТП. Проведено обучение обслуживающего персонала. После наладки и испытаний котлы сданы в эксплуатацию.
СОСТАВ КОНТРОЛЛЕРА ЦЕНТРАЛЬНОГО ШКАФА УСО6201.247
| Тип модуля | Количество модулей |
| СР6781 | 2 |
| СР6711 | 18 |
| СР6723 | 6 |
| СР6741 | 1 |
| СР6751 | 3 |
| СР6725 | 13 |
| СР6044 | 2 |
| СР6082 | 1 |
| СР6640 | 4 |
| СР6731 | 13 |
| СР6761 | 6 |
| СР6923 | 1 |
СОСТАВ КОНТРОЛЛЕРА ГОРЕЛОЧНОГО ШКАФА УСО6281
| Тип модуля | Количество модулей |
| СР6783 | 1 |
| СР6711 | 6 |
| СР6731 | 3 |
| СР6723 | 2 |
| СР6725 | 3 |
| СР6024 | 1 |
| СР6923 | 2 |
| СР6640 | 1 |
| СР6761 | 2 |

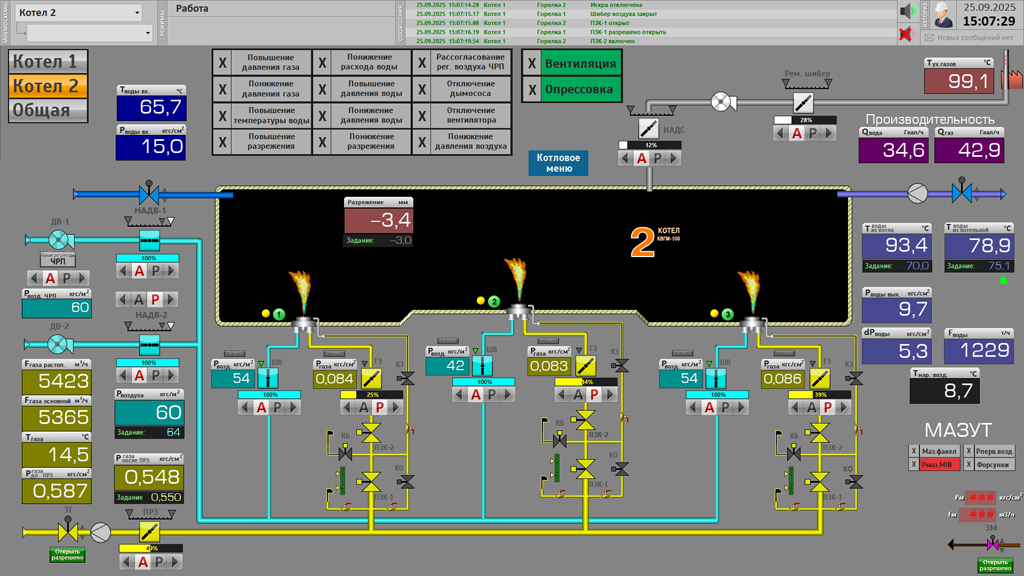

МНЕМОСХЕМА КОТЛА КВГМ-100 ст. №2

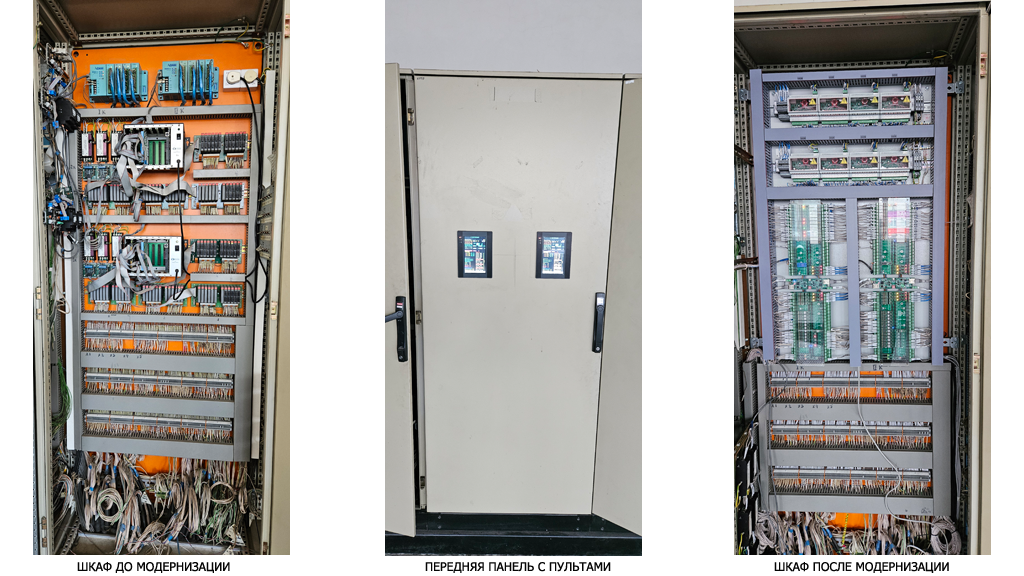

ШКАФ УПРАВЛЕНИЯ
