Январь 2025
На базе УСО 6000 (контроллер серии СР6700) запущен в эксплуатацию стенд замкнутого контура для газодинамических, механических и комплексных испытаний компрессорных установок. Система верхнего уровня реализована на SCADA EISA, которая осуществляет:
- управление двигателями, запорной и регулирующей арматурой с АРМ оператора;
- контроль и запись параметров с возможностью экспорта в форматы *.xls и *.pdf;
- формирование протоколов испытаний.
СОСТАВ КОНТРОЛЛЕРА СР6700 И МОДУЛЕЙ УСО6000
| Тип модуля | Количество модулей | Тип сигнала | Количество сигналов |
| СР6786 | 1 | Ethernet / RS-485 | 1/2 |
| СР6781 | 1 | Ethernet / RS-485 | 1/1 |
| СР6711 | 11 | DI 24В DC | 24 |
| СР6713 | 4 | DI 230 АC | 33 |
| СР6715 | 2 | Счетный | 2 |
| СР6723 | 25 | DO оптореле | 12 |
| СР6725 | 10 | DO реле NO | 48 |
| СР6044 | 5 | ||
| СР6082 | 1 | ||
| СР6640 | 1 | ||
| СР6642 | 5 | ||
| СР6731 | 40 | AI 4-20 мА | 60 |
| СР6732 | 102 | AI ТС / ТП | 90/12 |
| СР6734 | 27 | AI 4-20 мА | 60 |
| СР6741 | 18 | AO 4-20 mA / 0-10 V | 18 |
| СР6751 | 1 | RS-485 | 1 |
| СР6761 | 13 | ||
| СР6923.15E | 1 |

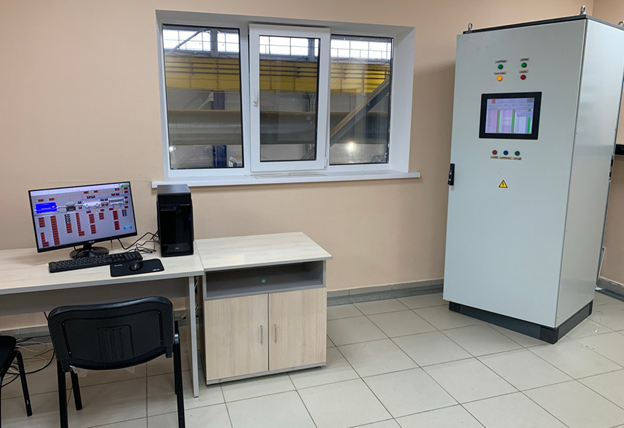

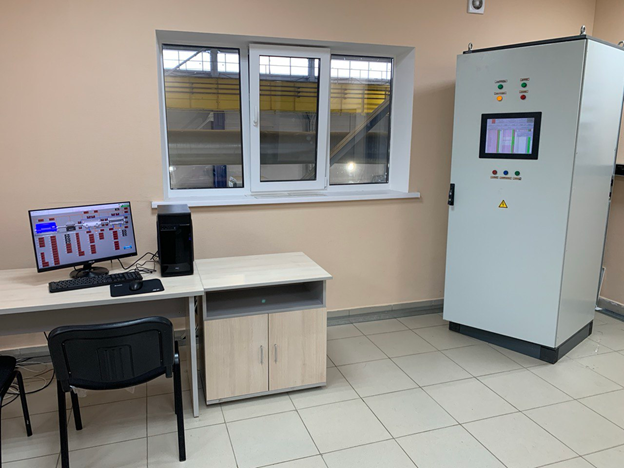

РАБОЧЕЕ МЕСТО ОПЕРАТОРА И ШКАФ УПРАВЛЕНИЯ
